العزم المغناطيسي

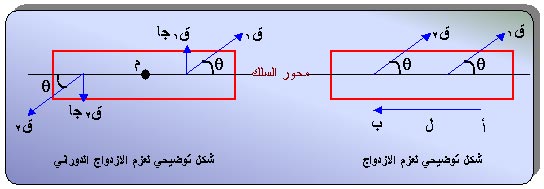

 عزم الدوران المغناطيسي لملف يتكون من ( ن ) لفة، ويمر فيه تيار ثابت ( ت ) بالاعتماد على الشكل فإن المجال المغناطيسي الخارجي يؤثر بقوتين مغناطيسيتين على السلكيين أ ب ، جـ د متساويتين في المقدار ومتعاكستين في الاتجاه ومتوازيتين فتشكلان ازدواجاً يعمل على دوران الملف ( لاحظ الشكل ) وبالتالي فإن:

عزم الازدواج المغناطيسي = ت أ ن غ جاq

 حيث:

ت = شدة التيار المار في الملف.
ن = عدد لفات الملف
غ = المجال المغناطيسي الخارجي

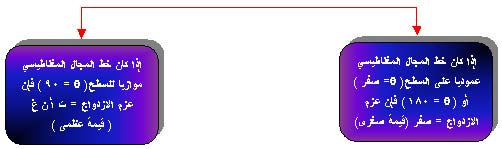

جا q = جيب الزاوية المحصورة بين اتجاهي العمود الخارج من السطح وخط المجال المغناطيسي .







حيث أن ....

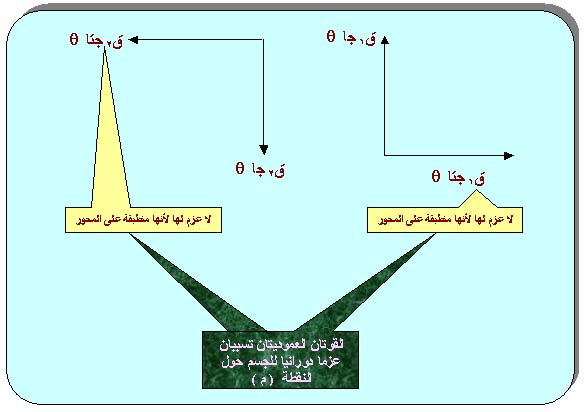

عزم الازدواج = إحدى القوتين × المسافة العمودية بينهما س


fig(10_1)

fig(10-2)

 ما المقصود بعزم الازدواج ؟
قوتان متساويتان في المقدار متعاكستان في الاتجاه لا يكون تأثيرهما على نفس الخط والنقطة.
