تحدثنا في الفصل الذي مضى عن جهاز المللي أميتر وسيكون حديثنا في هذا الفصل عن جهاز الأميتر

وأما تركيبه فلا يختلف عن تركيب صاحبه لكنه

 (Ammeter  ) أما رمز الأميتر في دارته فهو

يختلف عنه في أن جهاز الميتر هذا يقيس تيارات كبيرة قد تصل إلى 20 أمبير .



كيف نحول جهاز غلفانوميتر إلى جهاز أميتر ؟

المثال الآتي يوضح كيفية التحويل مع حساباتها :

جهاز غلفانوميتر مقاومة ملفه 400 أوم ويبين مؤشره أقصى إنحراف له عند سريان كهربائي شدته 0.005 أمبير فيه . كيف نحوله إلى جهاز أميتر يقيس حتى 10 أمبير ؟

م ( غلفانوميتر )  = 400 W

قبل إضافة المقاوم

( الجهاز اسمه غلفانوميتر )

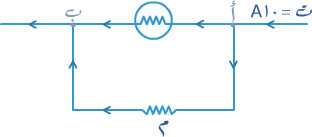

شكل (12)

بعد إضافة المقاوم ( م )

( الجهاز اسمه أميتر شكله الغلفانوميتر والمقاوم معاً )



في عملية التحويل انظر شكل (12) نضيف إلى الغلفانوميتر مقاوم ( م ) يُوصل على التوازي معه ، وللإثنين معاً تصح المعادة التالية ( مثل ما سبق معنا في جهاز المللي أميتر ) :

جـ ( طرفي المقاومة الخارجية ) = جـ ( طرفي الغلفانوميتر )

ومن قانون أوم ينتج أن :

م × ت ( للمقاوم )  = م × ت ( للغلفانوميتر )

وبوضع القيم :

م × ( 10 ـ 0.005 ) أمبير = 400 Wه× 0.005 أمبير

أو              م = 0.2 أوم ( أمّا الجواب إلى ستة منازل بعد الفاصلة ( الفارزة ) فيساوي 0.200100 أوم ) .

وهكذا يتجزأ التيار الكلي ( 10 أمبير ) إلى جزءين يمرُّ أحدهما ( 0.005 أمبير ) في جهاز الغلفانوميتر .

يلزم بعد إضافة المقاوم (م) إعادة تدريج الجهاز من ( صفر ـ 0.005 A ) إلى المدى الجديد ( صفر ـ 10 A ) .

بعد هذا نعود فنذكر الدارس أن مقاومة الغلفانوميتر وأقصى تيار يمرُّ فيه هي ثوابت الجهاز الواحد وخصائصه فلا تتغير .



سؤال : هل يوجد فرق من جهة التركيب بين جهازي الميللي أميتر والميتر ؟
