10. أ) نرمز أطراف الدارة .

ب) نحدد اتجاهات القوى الدافعة الكهربائية للبطاريات بأسهم .

ج) نحدد الحلقات ونرمزها .

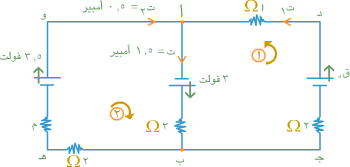

د) نحدد اتجاهات التيارات عن نقطة من نقاط التفرع ( لا مانع من جعل اتجاه التيار في الحلقة يساير اتجاه القوة الدافعة الكهربائية في تلك الحلقة ). هـ) نحدد اتجاه المسار في كل حلقة بما يساير اتجاه التيار في الحلقة ( إن أمكن ذلك ) يبين الشكل المجاور دارة الحل والخطوات المذكورة أعلاه .

نبدأ الحسابات على القانون الأول . عند نقطة التفرع ( أ ) وفي المعطيات إن التيارات ( ت₁ ، ت₂ ) داخلان النقطة وأن تيار التفرع الثالث ( ت ) يخرج من النقطة على ذلك يكون :

     ت₁        +     ت₂        +     ( - ت )   =   0     (  مجموع التيارات = 0 )

   تيار اتجاهه            تيار اتجاهه               تيار اتجاهه

معلوم فهو موجب      معلوم فهو موجب         معلوم فهو سالب

إذن ت₁ + 0.5 ـ 1.5 = 0

ت₁ = 1 أمبير .

الآن نكمل الحسابات على القانون الثاني :

نبدأ بالحلقة ( 1 ) ونبدأ المسار أ ب جـ د أ من النقطة أ ونسير في المسار مرتين ، الأولى نحسب فيها

( مجموع ق ) والثانية نحسب فيها ( مجموع ت × م ) :

مجموع ق _د ـ مجموع ت × م = 0                 ( القانون الثاني )

3 + ق _د ـ ( ( 1.5 × 3 ) + ( 1 × 2 ) + ( 1 × 1 ) ) = 0

3 + ق _د ـ 7.5 = 0

ق _د = 4.5 فولت

ثم ننتقل إلى الحلقة ( 2 ) ونبدأ المسار أ ب هـ د أ من النقطة أ ونسير في المسار مرتين كما في ما سبق فيكون لدينا:

مجموع ق _د ـ مجموع ت × م = 0                 ( القانون الثاني )

3 + 3.5 ـ (( 1.5 × 3 ) + 0.5 × ( م +2 ) ) – 0

6.5 ـ 5.5 ـ 0.5 م = 0

م = 2 أوم
