مثال ( 1 ) :

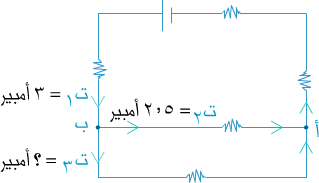

إذا كانت التيارات في الدارة وعند النقطة ( ب ) هي :

( ت1 ) = 3 أمبير نحو نقطة التفرع ( ب )

( ت2 ) = 2.5 أمبير خارجة من نقطة التفرع ( ب )

ما مقدار التيار ( ت3 ) واتجاهه بالنسبة لنقطة التفرع ( ب ) ؟



الحل :

نعوّض في المعادلة : نتذكّر النص العلمي لقانون كيرتشوف الأول :

مجموع التيارات الداخلة إلى نقطة التفرع = مجموع التياراات الخارجة منها

ت1  = ت2 + ت3

3  = 2.5 + ت3

ت3 = 0.5 أمبير ( خارجة من نقطة التفرع )



والآن ماذا لو كان أحد تيارات نقطة التفرع غير معلوم الاتجاه ؟ المثال في الصفحة التالية يوضح كيفية التعامل مع مثل هذه الحالات .
